Понижающий преобразователь напряжения DC DC.

Импульсный понижающий DC-DC преобразователь с возможностью ограничения тока, построенный на качественной микросхеме LM2596. Главная его функция - позволяет отрегулировать количество мА и В до требуемого, то есть универсальный драйвер, который позволит работать с любым видом светодиодов. Другими словами, позволяет получить стабилизированное и постоянное напряжение и ток из более высокого входящего напряжения и тока.

Устройство отлично подходит для питания светодиодов, а так же заряда аккумуляторов и различных схем питания электронной аппаратуры, где может потребоваться стабилизация тока.

Данный драйвер собран на монолитном понижающем преобразователе напряжения LM2596 при частоте переключения 150 кГц. На устройстве присутствует встроенная защита от перегрева при температуре выше 150C, а так же ограничение тока в 4 А. При использовании нагрузки током более чем 1 А или при повышенном нагреве контролера ШИМ, рекомендуется установить алюминиевый радиатор на микросхему или плату драйвера на радиатор, не забывая про изоляцию токопроводящих частей от устанавливаемого радиатора.

Понижающий преобразователь напряжения DC DC – это идеальное решение для подачи питания на схемы с высоким падением напряжения. Падение напряжения считается по разнице между стабилизируемым и входным напряжением. Главной особенностью данного преобразователя является достаточно низкое тепловыделение и низкий ток потребления. Заявленная эффективность преобразования драйвера 92%.

Пример использования:

Вы можете создать полноценный драйвер для светодиодов, например, из завалявшегося блока питания от компьютера на 12 В и 3 А. Допустим, у вас есть 3 одноваттных светодиода с рабочим током в 300 мА и напряжением в 10 В. В таком случае, вам нужно уменьшить силу тока подаваемую на светодиоды от 3 А до 300 мА и напряжение с 12 В до 10 В при помощи данного драйвера.

Другими словами, данный прибор позволяет из подручных блоков питания создать подходящий для конкретной сборки светодиодов драйвер. Блок питания — источник, который подает стабильное напряжение (В), но для правильной работы диодов нужен стабильный ток (А), который можно получить при помощи данного устройства.

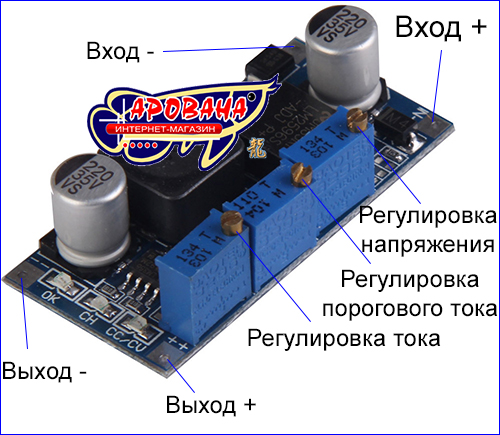

Входное напряжение при соблюдении полярности подается на входы “IN+” и “IN-“, а выходное – соответственно получается с выходов “+ +” и “- -“. Самое главное это соблюдать полярность устройства при его подключении.

Для настройки данного драйвера необходим мультиметр.

Данный товар относится к комплектующим, не подлежащим обмену и возврату, так как платы предназначены для самостоятельной сборки различных устройств. Все светодиодные сборки проверяются на работоспособность перед отправкой.

Характеристики товара:
Входное напряжение: 7 - 35 В.
Выходное напряжение: 1.25 - 30 В.
Выходной ток: 0-3 А.
Частота переключения: 150 кГц.
Рабочая температура: от -40 ° до +85 °.
Размеры (ДхШхВ): 46 х 23 х 10 мм.
