Подсветка аквариума светодиодами, своими руками.

Спасибо Ароване за отзывчивость.Компенсировали не рабочие светодиоды!!!

Из купленых светодиодов 6500К, третья часть не рабочих.Проверяйте перед отправкой!!!Предыдущие заказы все было нормально ,а этот увы.

Отличные светодиоды. До этого покупал на Аукро, так они горят постоянно. А из купленных на Ароване пока все работают нормально. Вот хочу еще про запас приобрести.

Сергей Григорьевич, светодиоды можно разместить как вам будет удобно - хоть шахматкой, хоть в один ряд.

Лично мною светодиоды располагаются на радиаторе шахматкой (если позволяет ширина). Это связано с лучшим распределением тепловой нагрузки на радиатор и его большей эффективности по отводу и рассеиванию тепла.

Есть аквариум 60*30*35(высота). Хочу поставить 25 1-ватных разных цветов светодиодов. Обязательно их в каком нибудь шахматном порядке располагать или можно просто в один ряд так, как угол свечения у них 140 градусов.

Мною неоднократно покупались и проверялись на падение напряжение - всё соответствует заявленным параметрам.

Скажите,пожалуйста, проверял ли кто-нибудь эти диоды измерительными приборами - вольтметром и амперметром? Какие показания? Действительно ли это диоды на 1Вт?

Владимир, Вас не затруднит дать ссылку на свою тему где Вам давали советы? Нужно посмотреть и почитать Ваше полное техническое задание на систему освещения аквариума.

Кстати, посмотрите тему-ворклог по разработке и изготовлению светодиодного света в аквариуме на форуме AQUAFANAT. Светильник делался полностью на базе комплектующих из нашего интернет-магазина. Можете прямо в этой теме задать свои вопросы по свету, топик-стартер обязательно Вас проконсультирует. У него есть больше возможностей задать Вам уточняющие вопросы и при этом, подсказки будут компетентными и взвешенными, будут подходить именно к Вашему аквариуму. nbsp;

я просто хочу подобрать совместимое оборудование и собрать светильник, на форуме мне насоветовали оборудования на сумму в 4-6 раз превышающую стоимость товара у вас. nbsp;

Если рассматривать установку в вашем аквариуме 85 литров 30 штук светодиодов по 1Вт, то Вам вполне хватит 40см вот такого радиатора при условии, что он не будет находиться под аквариумной крышкой.

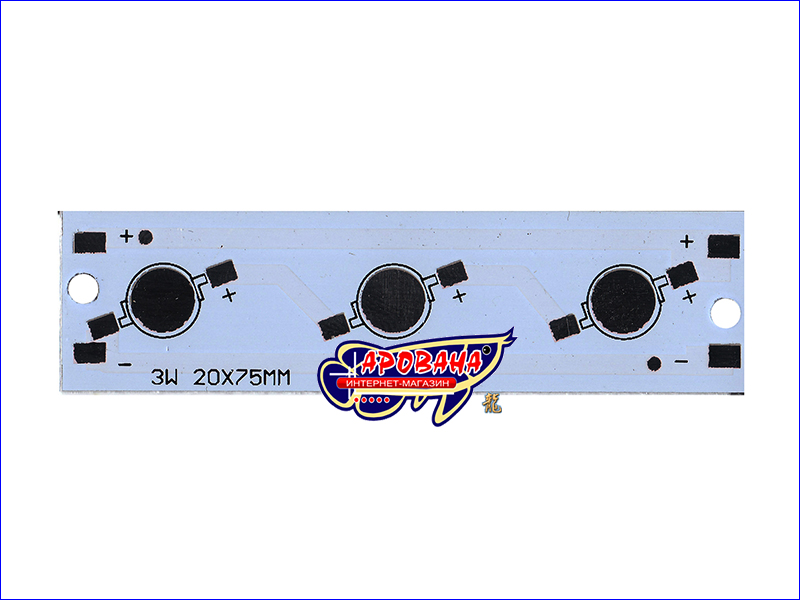

Светодиоды можно напаять на печатную плату по 3 штуки. Это позволяет спроектировать более гибкое подключение светодиодов к сети для регулировки уровня освещенности в аквариуме.

Рассеиватели на аквариумные светильники обычно не ставят. Их установка сильно уменьшает светоотдачу диодов, что требует установку дополнительных диодов в большом количестве. К тому же установка рассеивателя снижает эффективную площадь охлаждения радиатора, что тоже приводит к дополнительным расходам при его покупке.

Владимир, я поэтому и пригласил Вас в раздел по освещению аквариумов на форуме AQUAFANAT когда отвечал на Ваш предыдущий вопрос в другом разделе магазина. Уточнений при сборке конструкции светильника нужно сделать очень много. Мои рекомендации в формате "Отзыв о товаре" весьма поверхностны и неточны.

а какой профиль использовать с этим светодиодом, рассеивателем и печатной платой? nbsp;

Александр Владимирович, если данный светодиод будет стоять на открытом пространстве, то для его пассивного охлаждения вполне хватит радиатора размером 20*20мм. Если этот светодиод с радиатором будет прятаться в закрытое пространство с небольшой естественной вентиляцией (например под аквариумную крышку), то нужно использовать радиатор намного большей площади, я бы рекомендовал взять радиатор 40*40мм. nbsp;

Подскажите, пожайлуста, какие нужны радиаторы для пасивного охлаждения (1диода) и каких размеров.

К сожалению производитель в своей технической документации на эти диоды не указывает таких данных.

Який розмір кристала? 35mil?

Заходите на форум АКВАФАНАТ в тему "Освещение аквариума-травника светодиодами (LED)", там можно будет задать вопросы и заодно посмотреть как сделали светодиодное освещение другие аквариумисты.

Спасибо за исчерпывающий ответ. Думаю лучше один раз попробовать чем сто раз прочитать. Сначала все просчитаю ещё раз, если все же решусь, проконсультируюсь с вамм ещё раз (если позволите?). Может с вами можно связаться как то не через форму "отзывов"? nbsp;

Доброе время, Александр!

Технологий ручной пайки светодиодов есть несколько. Расскажу кратко о самом простом и постараюсь ответить на ваши вопросы по пунктам:

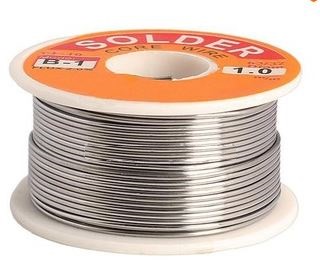

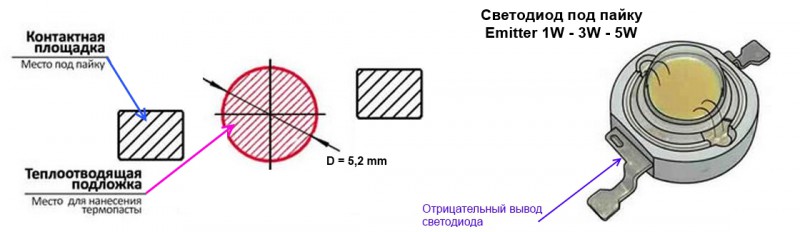

1. как они крепятся к радиатору? - Светодиод напаиватся на специальную плату nbsp;которая крепится на радиатор с помощью винтов через теплопроводящую пасту или клей. Пайка ведется легкоплавким припоем, температура пайки 265 градусов С, время пайки не более 5 сек. Для пайки лучше использовать проволочный припой внутри которого уже есть флюс. Паяльник для пайки лучше использовать мощностью не более 25Вт.; nbsp;

2. Какое сечение проводов используется для подключения диодов? - сечения самые минимальные, мною используются 0,2 мм2 (только из соображения механической прочности).

3. Подключение диодов и драйвера - последовательно или паралельно? - наиболее распространенное это последовательное подключение светодиодов. На фото платы на 3 светодиода это видно.

Добрый день,Олег!

планирую сделать сетильник на аквариум. С количеством и перечнем диодов практически определился, но некоторые вопросы пока не понятны.

Никогда ранее не работал со светодиодами. подскажите:

1. как они крепятся к радиатору?

2. Какое сечение проводов используется для подключения диодов?

3. Подключение диодов и драйвера - последовательно или паралельно?

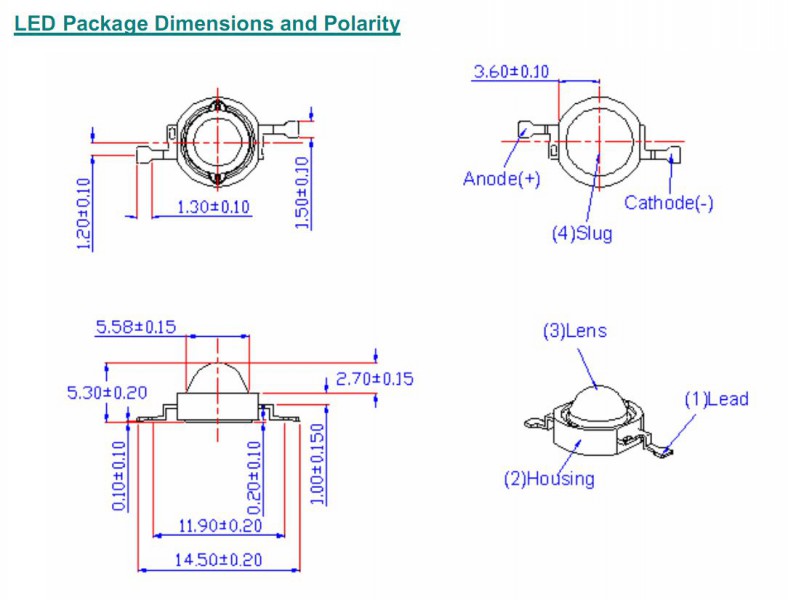

Привожу для информации выкопировку из DataSheet на эти светодиоды по размерам корпусов и полярности выводов.

nbsp;

Заказал разных светодиодов. 3100 и цветные пока никаких нареканий не вызвали, а у этих, ровно у половины, перепутана маркировка. Тоесть "+" и "-" перепутаны местами, но работают.

Дмитрий Александрович, по данному вопросу свяжитесь с вашим менеджером. Все светодиоды перед отправкой проверяются на работоспособность, проверте подаваемое на светодиод питание, не превышает ли оно номинальное, потребляемое светодиодом.

Светодиоды так себе. Из 15 штук купленных на пробу 7 оказались не рабочими. Ув. администрация, как обстоят дела с заменой? nbsp;

Светодиоды на 3 Вт нареканий не вызвали - все рабочие.

Сергей Александрович , nbsp;нет, данные светодиоиды не влагостойкие. Они требуют дополнительной гидрозащиты.

Здравствуйте. Они влагостойкие?
