Печатная плата для LED драйверов.

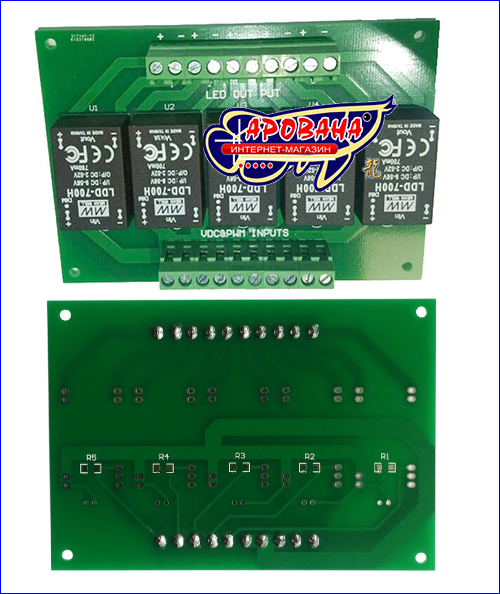

Печатная плата LDD-H Meanwell Driver - предназначена для установки до пяти драйверов Mean Well серии LDD-Н. Универсальная плата подходит для всех драйверов этой серии, которые имеют одинаковую распиновку. Деталь имеет защитную маску, шелкотрафарет и металлизацию отверстий. Также плата имеет на выходе и входе набор клемм, которые упрощают монтаж детали к осветительному устройству.
Печатная плата для LED драйверов предназначена для самостоятельной разработки осветительного устройства. Чтобы подключить драйвер LDD-Н к плате его следует припаять напрямую к плате. Для того чтобы плата работала не обязательно подключать все 5 драйверов.

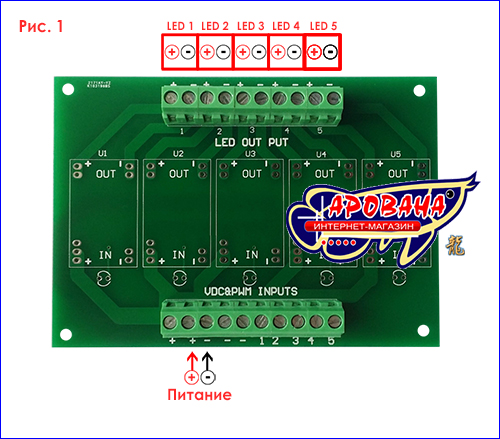

Подключить плату можно несколькими способами. Первый способ подключения платы изображен на рисунке №1. Такой способ представляет собой подключение питания без использования ШИМ. Этот способ используется для обычного режима свечения светодиодов или светильников. Парные разъемы входного питания продублированы, то есть питание подключается либо к первой паре "+" "-", соблюдая полярность, либо ко второй паре "+" "-".

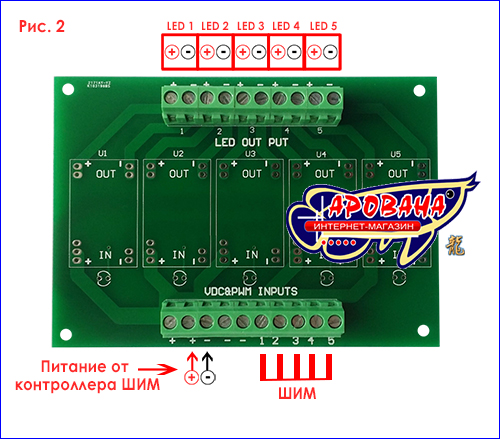

Второй способ подключения платы изображен на рисунке №2 – это способ подключение источника питания с ШИМ. На второй контактной паре входного питания используется разъем «-», который в свою очередь подключен к ШИМ - котроллеру с питанием. Контакты с первого по пятый используют для подключения с ШИМ. Каждый отдельный разъем контролирует на выходе свой источник света.
ШИМ-контролер – это широко импульсный модулятор, который задает режимы свечения в зависимости от ранее заданной программы. ШИМ представляет собой электронную схему, которая включает в себя микроконтроллер, монтажную плату, набор входных и выходных разъемов, а так же сопутствующие электронные компоненты (резисторы, конденсаторы, диоды и т.д.). ШИМ обладает собственным питанием, питание на плату подается отдельно. (ШИМ-контролер приобретается отдельно, параметры программы и напряжения для ШИМ-контролера задаются индивидуально исходя из параметров системы).
Главным исполнительным устройством в ШИМ является микроконтроллер, который программируется на выполнение определенных функций. Это дает возможность задавать режимы питания, к различным источникам света. Для ШИМ-контролера осветительной техники аквариума, идеально подходит микро-контролеры фирмы ARDUINO. Питание осуществляется с помощью источника постоянного тока, параметры которого подбираются под конкретную систему, например, для 40 штук 3Вт. светодиодов требуется источник питания с напряжением 43 В. Если у вас 5 драйверов Mean Well LDD-700H, то ампераж источника питания равен 700 мА×5=3500 мА. Драйвера Mean Well серии LDD-Н рассчитаны на входящее напряжение от 9 до 56 Вольт, в зависимости от количества подключенных светодиодов и их суммарного потребления тока.
С помощью данной платы вы сможете создать многофункциональный LED светильник, разделив управление светодиодами на 5 участков, таким образом можно отдельно включать и регулировать, например, ночную подсветку, или дневную, при этом вы сможете добавлять яркости отдельным светодиодам определенного спектра свечения, тем самым улучшая условия для роста растений или кораллов. Благодаря светильнику собранному с помощью данной платы, ваш аквариум заживет полноценной жизнью с рассветами, закатами, ночным освещением и многими другими незаменимыми функциями света.
Данный товар относится к комплектующим, не подлежащим обмену и возврату, так как драйверы предназначены для самостоятельной сборки различных устройств.
Все драйверы проверяются на работоспособность перед отправкой.
Толщина платы: 1.6 мм.
Размер платы: 115x80 мм.
Входное напряжение: 9-56 В.
Выходное напряжение: 2-52 В.
Количество установочных мест под драйвер: 5.
Код товара: PPLDDHMD
