Насос, фонтан AQUAXER Mini Solar Fountain, 150 л/год.

Насос, фонтан AQUAXER Mini Solar Fountain, 150 л/год.
~~392.50 грн.~~
329.99 грн.

Головна » Знято з продажу! » Печатная плата LED 10, 247х23 мм.

Печатная плата LED 10, 247х23 мм.3.4/5 9	44.09 грн.

Сообщить о поступлении

Печатная плата LED 10, 247х23 мм.

Отзывов (9)

Сопутствующие

Аналогичные

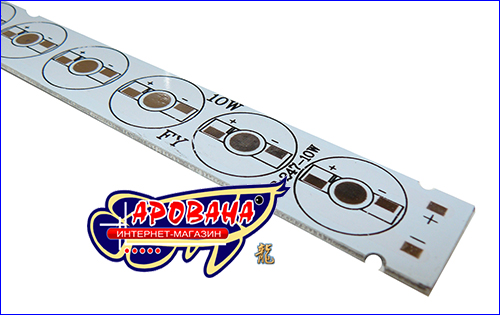

Алюминиевая плата для светодиодов.

Плата полностью готова к применению, и вам остается только добавить составляющие компоненты светильника. Печатная плата изготовлена из качественного алюминиевого сплава и имеет прямоугольную форму. Для правильного подбора платы, вам нужно учитывать характеристики устанавливаемых компонентов.

Алюминиевая плата для светодиодов удобная и простая в монтаже. Плата достаточно мощная что позволяет установить на ней 10 светодиодов мощностью от 1-3 Вт. Плата является основой конструкции к которой крепится источник света, и подводится питание. На алюминиевой плате расположены специальные установочные площадки и проводники для размещения светодиодов. Благодаря качественному сплаву плата отводит тепло и увеличивает срок службы светодиодов. Данное устройство поможет вам своими руками создать подходящее освещение для аквариума. Осветительный прибор разнообразит аквариумный интерьер и безусловно будет освещать все уголки подводного мира.

Светодиодная плата отводит тепло и увеличивает срок службы освещения, так как сделана по современным технологиям на высокоточном оборудовании, но для более эффективного отведения тепла рекомендуется использовать радиатор. Для того, чтоб установить все составляющие, вам нужно применять способ пайки. При монтаже светодиодов желательно применять термопасту для наилучшей теплоотдачи.

Данный товар относится к комплектующим, не подлежащим обмену и возврату, так как платы предназначены для самостоятельной сборки различных устройств.

Все платы проверяются на работоспособность перед отправкой.

Толщина платы: 1.5 мм.
Размер платы: 23x247 мм.
Количество мест для светодиодов: 10.
Для светодиодов: Epistar.

Код товара: SY-LV9416A

Нашли дешевле? Сообщи и получи скидку!

- Менеджер-консультант Олег

Дата добавления: 13 September 2016 г.

Роман Евгеньевич, на печатную плату можно устанавливать светодиоды любой цветности, технология у всех одинаковая. Центральный "пятак" на плате изолирован электрически от всех других дорожек.

Параллельное или последовательное соединение и установку плат-планок Вы выполняете на своё усмотрение. Это более гибкое технологическое решение чем наличие 80 мест одновременной установки светодиодов на одном "листе".

В магазине есть платы на меньшее количество одновременно устанавливаемых светодиодов на один "лист", это плата на 12 светодиодов и на 18 светодиодов.

nbsp;

Рейтинг: [3 из 5 звезд!]

[Отзыв не от покупателя]

Оценка отзыва:

- Роман Євгенович Б***

Дата добавления: 12 September 2016 г.

	Чи можна на неї посадити червоні світлодіоди?На червоних світлодіодах + знаходиться як на ножці так і на підложці, тепловідводі.Тому на платі місце де мажиться термопаста повинно бути ізольване від основного корпуса. Друге питання, ці плати бувають зєднані, тобто щоб були 8 смужок по 10 світлодіодів зєднані в 1 панель.
	Рейтинг: [5 из 5 звезд!]	[Отзыв не от покупателя]
	Оценка отзыва: Вам нужно авторизоваться. 0 Вам нужно авторизоваться.

- Менеджер-консультант Олег

Дата добавления: 20 July 2016 г.

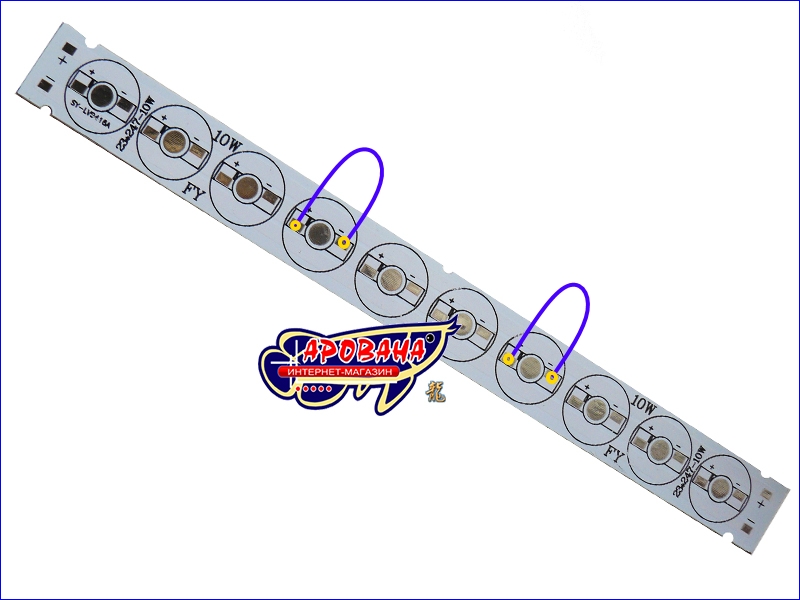

	Можно запаять перемычки в необходимом месте вместо неустановленных светодиодов. См. фото.
	Рейтинг: [3 из 5 звезд!]	[Отзыв не от покупателя]
	Оценка отзыва: Вам нужно авторизоваться. 0 Вам нужно авторизоваться.

- Вадим Валерьевич С***

Дата добавления: 20 July 2016 г.

	как установить на плату 8 светодиодов? как оставить 2 свободных места чтобы работало?
	Рейтинг: [3 из 5 звезд!]	[Отзыв не от покупателя]
	Оценка отзыва: Вам нужно авторизоваться. 0 Вам нужно авторизоваться.

- Менеджер-консультант Олег

Дата добавления: 10 July 2016 г.

В дополнение к ответу своей сотрудницы дам одну ссылку на тему форума AQUAFANAT где один из наших постоянных покупателей поделился технологией напайки светодиодов на подобную плату.

Вот эта тема - Подкрышечный LED-светильник в 55 литрах, ворклог проектирования и сборки светильника

Рейтинг: [3 из 5 звезд!]

[Отзыв не от покупателя]

Оценка отзыва:

- Менеджер-консультант М***

Дата добавления: 09 July 2016 г.

	Виктор Михайлович, к сожалению, нет. Пайка производится самостоятельно. Мы можем дать только практические рекомендации.
	Рейтинг: [4 из 5 звезд!]	[Отзыв не от покупателя]
	Оценка отзыва: Вам нужно авторизоваться. 0 Вам нужно авторизоваться.

- Дмитрий Александрович Х***

Дата добавления: 08 July 2016 г.

	если закажу у вас светодиоды и планку, напайку сделаете, эта услуга платная nbsp;
	Рейтинг: [5 из 5 звезд!]	[Отзыв не от покупателя]
	Оценка отзыва: Вам нужно авторизоваться. 0 Вам нужно авторизоваться.

- Менеджер-консультант Олег

Дата добавления: 04 June 2016 г.

На данную плату можно поставить и одноватные и трехватные светодиоды, однако есть несколько условий для установки более мощных диодов.

Для предотвращения локального перегрева необходимо обеспечить хороший и правильный тепловой контакт "подошвы" светодиода с платой. Плата на радиаторе точно также должна иметь хороший тепловой контакт.

Второе условие, это установка такой платы на радиатор имеющий толстое основание и достаточную площадь теплового рассеивания, не хуже, чем у такого радиатора.

Рейтинг: [3 из 5 звезд!]

[Отзыв не от покупателя]

Оценка отзыва:

- Сергей С***

Дата добавления: 04 June 2016 г.

Можно ли на эту плату ставить 10шт 3Вт диоды?

На ней же написано 10W

Соответственно можно ставить только 10шт 1Вт диодов иначе будет перегрев

Рейтинг: [2 из 5 звезд!]

[Отзыв не от покупателя]

Оценка отзыва:
